醫藥工業潔凈現場的凈化工程系統作為特殊的空調系統，與通常的舒適空調系統相比，能源消耗、壓力控制、氣流組織和空氣過濾大不相同，但是，在醫藥工業潔凈現場凈化工程系統的調整過程中，經常發現設計時考慮不周引起的問題。

1、雙風扇系統風壓設計不準確

由于醫藥工業潔凈現場的特殊性，凈化工程系統的輸送、回風管道復雜，且管道長，局部阻力和沿途阻力大，為了避免采用高風壓鼓風機在系統運行中產生大噪音和振動，多選擇雙鼓風機系統，但是，在采用雙風扇的凈化工程系統中，選擇的風扇風壓大，浪費能源，

例如，煙臺某制藥廠凈化工程系統中，其中兩個凈化工程系統的空調單元采用雙風機配置，設計送風量分別為13785立方米/小時和7725立方米/小時，

在各系統總送風管道、回風管道和高效過濾器調節閥全開的狀態下，各高效送風口的實測送風量分別為20298立方米/小時、12495立方米/小時，分別比設計送風量大47%和62%的設計送風量為13785立方米/小時的空調單元，只打開送風機不打開回風機，各高效送風口的實測送風量和13141立方米/小時，只比設計送風量少5%，

這種現象的原因是鼓風機的全壓遠遠大于克服系統阻力所需的壓力，使鼓風機的工作點偏移，為了使空調系統恢復正常的工作狀態，必須人為地增加系統的阻力，但系統的運行能源消耗增加，凈化工程系統的系統阻力主要由管道沿途和局部阻力、系統末端高效空氣過濾器的阻力和空調單元本身的阻力(包括單元內盤管、初效、中效空氣過濾器和箱體的阻力)構成，

風扇風壓大的原因是設計者計算系統阻力不正確，設計者在選擇鼓風機風壓時，一方面要根據計算的系統沿途和局部阻力進行估算，另一方面要克服空調單元本身的阻力部分，設備制造商應根據設計條件進行考慮，這樣，系統就可以在合理節能的狀態下運行，避免馀量過大，

2、雙風扇系統送回風扇配置不當

制藥廠雙風扇凈化工程系統不僅可以通過電動調節閥(調節排氣量或回風量)維持房間壓差，還可以打開電動閥，關閉電動閥，使送回風扇發揮排氣扇的作用，滿足醫藥潔凈現場消毒排氣的要求，但是，在調整中，負壓進入風狀的新風段有時會發生正壓排氣現象，究其原因，回風機和送風機的風壓配合。

設計中風扇的全壓選擇不合理，風扇實際運轉時，單元內的風壓零點不是排氣段和新風段的交接面，而是向前偏移，風扇的負壓內的新風口還在風扇的正壓中，系統不能正常運轉，針對上述情況，凈化工程系統采用雙風扇方式時，除了計算系統阻力外，還應根據系統風壓零點位置確定鼓風機鼓風機的全壓，選擇合適的鼓風機，或采用鼓風機段和鼓風機段脫離配置，新、回、排氣閥在機外連接。

3、人潔凈區壓差梯度設計不合理

目前，作為潔凈區和非潔凈區和不同潔凈級別的潔凈區之間的過渡區的人潔凈區還沒有形成規范化的設計定論，在該區域空調系統的調整過程中，經常遇到人潔凈區域內的緩沖間和更衣間的壓差過大或無法調整壓差的問題，對于凈區內緩沖間和更衣間的壓差和正壓氣流的流向問題，可以參考的資料很少，一些設計數據顯示，其正壓氣流只允許從高級潔凈區域流向低級潔凈區域或非潔凈區域，人網區內的各功能房按人網路線進入方向，保持正壓。

例如，人的潔凈路線是換鞋→一更→二更→緩沖→潔凈區域，壓差也應該逐漸上升，根據實踐經驗，一般相鄰房間的壓差保持在5帕左右，

考慮到不同的潔凈水平，10000級潔凈區的人潔凈區的壓差保持在15帕~20帕之間，10萬級和30萬級潔凈區的人潔凈區的壓差保持在10帕~15帕之間，

這種壓差梯度不僅能保持人的潔凈度，還能有效隔離潔凈區內的潔凈度，

4、人凈區風口配置不正確

兩個房間之間的壓差基于氣流流動，兩個房間之間沒有氣流動，壓差就不能存在，同時，壓差與氣流流動的速度成正比，空調系統存在的壓差問題是由氣流方向引起的，氣流方向主要是由于風口配置不當引起的，例如，在山東某制藥廠的人潔凈區工程設計中，由于設計者沒有充分考慮人潔凈區域的壓差梯度，各房間的回風通過打開墻壁的回風山流入潔凈走廊，潔凈走廊對人潔凈區域處于負壓。

這種設計實際上沒有正確理解凈區的壓差梯度和正壓氣流的要求，之后，設計者在現場條件允許的情況下，整理了該系統。也就是說，在人類潔凈區的第一個緩沖間設置回氣口，使該緩沖間處于人類潔凈區壓差梯度的最低點，同時將更衣室墻壁的回氣口改為帶調節閥的百葉窗，可以調節回氣風速，經過這樣的整改，各房間內的壓差和正壓氣流方向可以滿足要求。

另外，在東北的一家制藥公司，設計者只在兩更之間設置隔墻的回風豎井，可以保證緩沖一更之間對兩更之間的壓差梯度，但由于不能滿足兩更之間對一更之間的壓差梯度要求，因此在兩更之間設置送風口，在一更之間設置回風口，只有這樣，才能滿足人們潔凈區域的壓差梯度和正壓氣流的要求，

5、雙風扇系統風壓設計不準確

由于醫藥工業潔凈現場的特殊性，凈化工程系統的輸送、回風管道復雜，且管道長，局部阻力和沿途阻力大，為了避免采用高風壓鼓風機在系統運行中產生大噪音和振動，多選擇雙鼓風機系統，但是，在采用雙風扇的凈化工程系統中，選擇的風扇風壓大，浪費能源。

例如，煙臺某制藥廠凈化工程系統中，其中兩個凈化工程系統的空調單元采用雙風機配置，設計送風量分別為13785立方米/小時和7725立方米/小時，

在各系統總送風管道、回風管道和高效過濾器調節閥全開的狀態下，各高效送風口的實測送風量分別為20298立方米/小時、12495立方米/小時，分別比設計送風量大47%和62%的設計送風量為13785立方米/小時的空調單元，只打開送風機不打開回風機，各高效送風口的實測送風量和13141立方米/小時，只比設計送風量少5%，這種現象的原因是鼓風機的全壓遠遠大于克服系統阻力所需的壓力，使鼓風機的工作點偏移。為了使空調系統恢復正常的工作狀態，必須人為地增加系統的阻力，但系統的運行能源消耗增加，凈化工程系統的系統阻力主要由管道沿途和局部阻力、系統末端高效空氣過濾器的阻力和空調單元本身的阻力(包括單元內盤管、初效、中效空氣過濾器和箱體的阻力)構成。風扇風壓大的原因是設計者計算系統阻力不正確，

設計者在選擇鼓風機風壓時，一方面要根據計算的系統沿途和局部阻力進行估算，另一方面要克服空調單元本身的阻力部分，設備制造商應根據設計條件進行考慮。這樣，系統就可以在合理節能的狀態下運行，避免馀量過大。

6、雙風扇系統送回風扇配置不當

制藥廠雙風扇凈化工程系統不僅可以通過電動調節閥(調節排氣量或回風量)維持房間壓差，還可以打開電動閥，關閉電動閥，使送回風扇發揮排氣扇的作用，滿足醫藥潔凈現場消毒排氣的要求。

但是，在調整中，負壓進入風狀的新風段有時會發生正壓排氣現象，究其原因，回風機和送風機的風壓配合，設計中風扇的全壓選擇不合理，風扇實際運轉時，單元內的風壓零點不是排氣段和新風段的交接面，而是向前偏移，風扇的負壓內的新風口還在風扇的正壓中，系統不能正常運轉。

針對上述情況，凈化工程系統采用雙風扇方式時，除了計算系統阻力外，還應根據系統風壓零點位置確定鼓風機鼓風機的全壓，選擇合適的鼓風機，或采用鼓風機段和鼓風機段脫離配置，新、回、排氣閥在機外連接。

7、人潔凈區壓差梯度設計不合理

目前，作為潔凈區和非潔凈區和不同潔凈級別的潔凈區之間的過渡區的人潔凈區還沒有形成規范化的設計定論，在該區域空調系統的調整過程中，經常遇到人潔凈區域內的緩沖間和更衣間的壓差過大或無法調整壓差的問題，對于凈區內緩沖間和更衣間的壓差和正壓氣流的流向問題，可以參考的資料很少，

一些設計數據顯示，其正壓氣流只允許從高級潔凈區域流向低級潔凈區域或非潔凈區域，人網區內的各功能房按人網路線進入方向，保持正壓，

例如，人的潔凈路線是換鞋→一更→二更→緩沖→潔凈區域，壓差也應該逐漸上升，根據實踐經驗，一般相鄰房間的壓差保持在5帕左右，考慮到不同的潔凈水平，10000級潔凈區的人潔凈區的壓差保持在15帕~20帕之間，10萬級和30萬級潔凈區的人潔凈區的壓差保持在10帕~15帕之間，這種壓差梯度不僅能保持人的潔凈度，還能有效隔離潔凈區內的潔凈度。

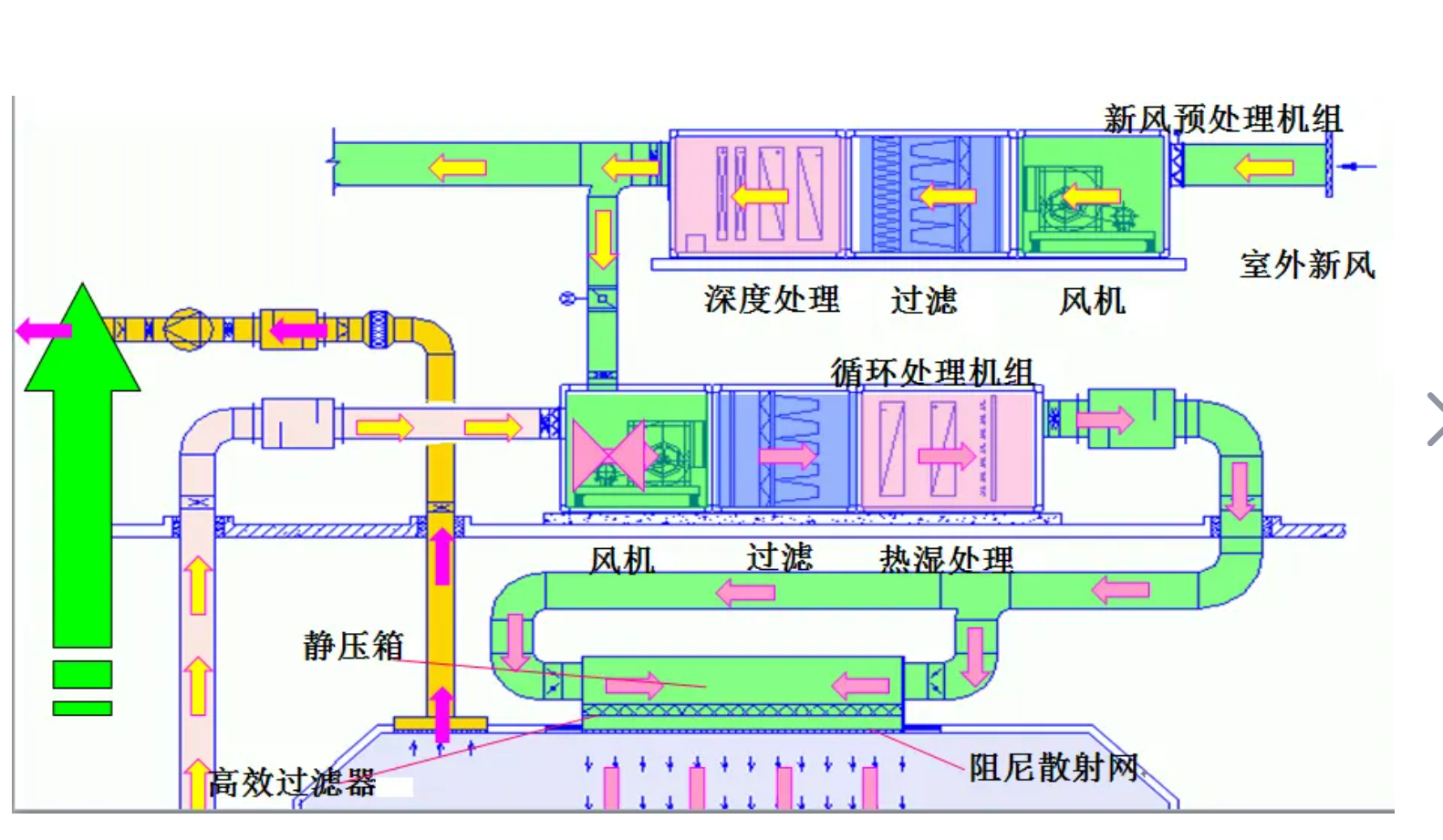

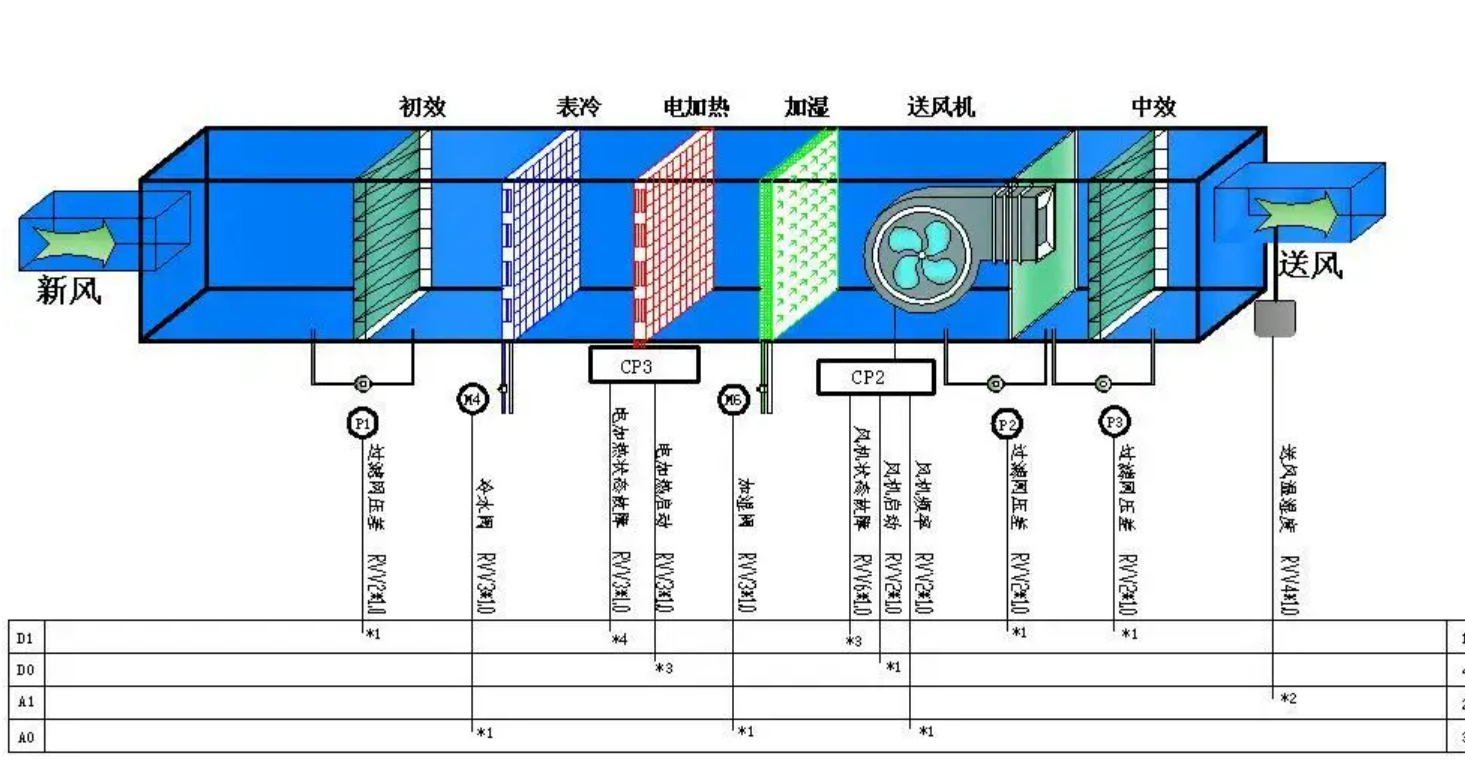

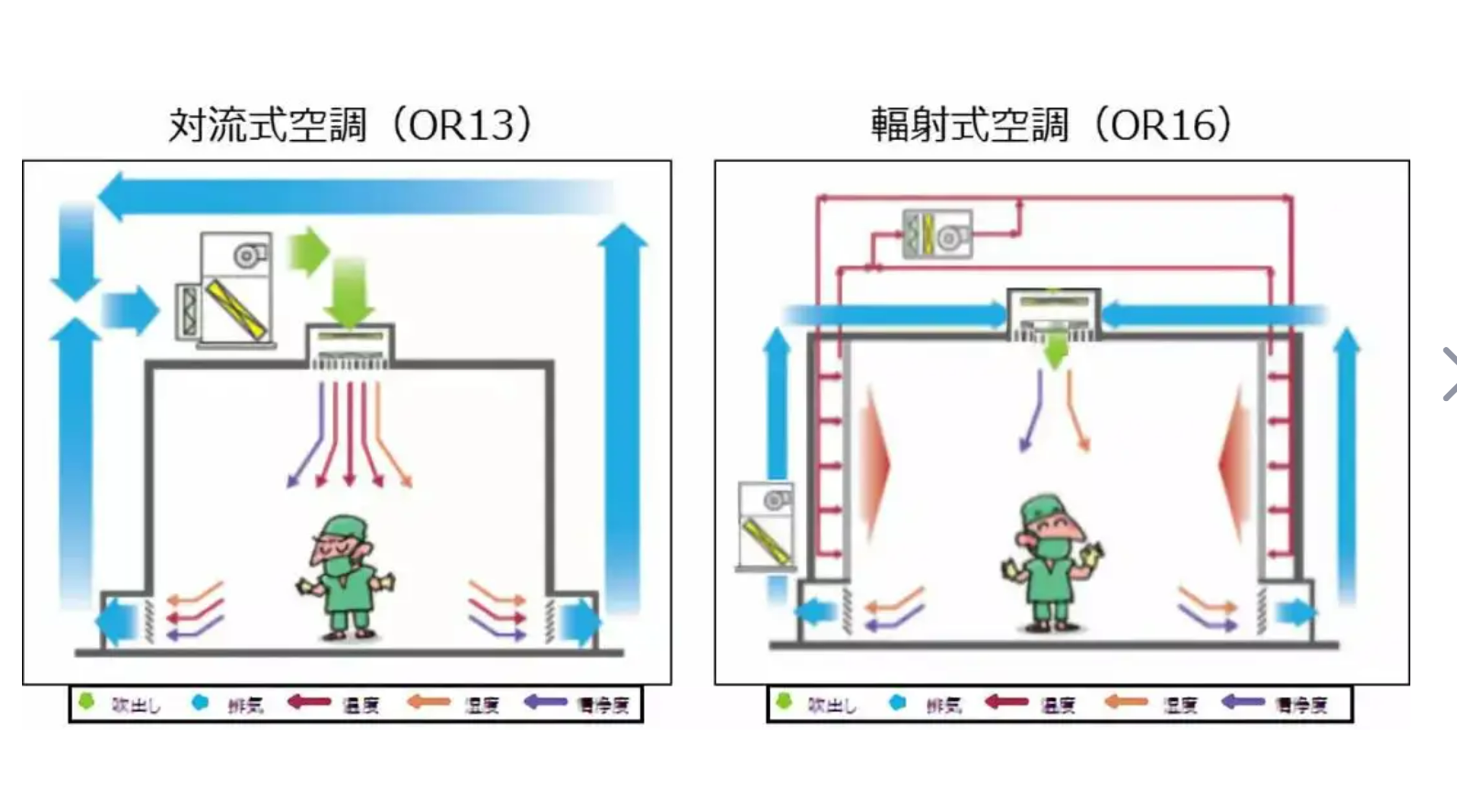

凈化空調通風系統原理圖	潔凈車間送風回風原理圖

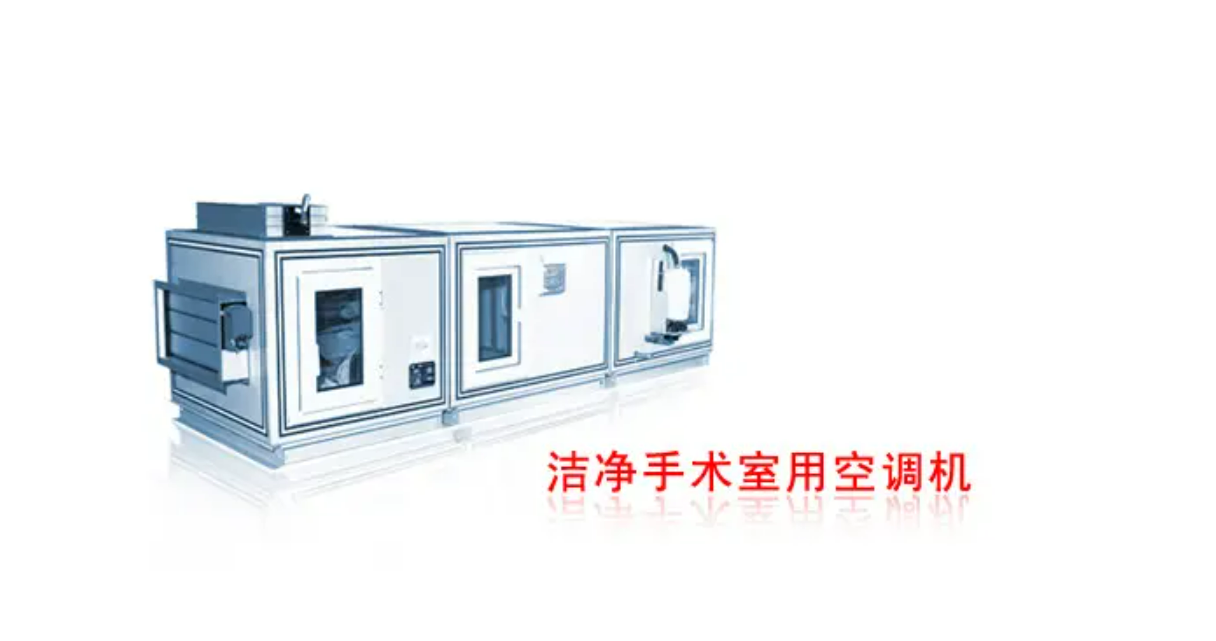

凈化空調機組設備結構圖	恒溫恒濕凈化空調風柜

8、人凈區風口配置不正確

兩個房間之間的壓差基于氣流流動，兩個房間之間沒有氣流動，壓差就不能存在，同時，壓差與氣流流動的速度成正比，空調系統存在的壓差問題是由氣流方向引起的，氣流方向主要是由于風口配置不當引起的。

例如，在山東某制藥廠的人潔凈區工程設計中，由于設計者沒有充分考慮人潔凈區域的壓差梯度，各房間的回風通過打開墻壁的回風山流入潔凈走廊，潔凈走廊對人潔凈區域處于負壓，這種設計實際上沒有正確理解凈區的壓差梯度和正壓氣流的要求，之后，設計者在現場條件允許的情況下，整理了該系統。

也就是說，在人類潔凈區的第一個緩沖間設置回氣口，使該緩沖間處于人類潔凈區壓差梯度的最低點，同時將更衣室墻壁的回氣口改為帶調節閥的百葉窗，可以調節回氣風速，經過這樣的整改，各房間內的壓差和正壓氣流方向可以滿足要求。

另外，在東北的一家制藥公司，設計者只在兩更之間設置隔墻的回風豎井，可以保證緩沖一更之間對兩更之間的壓差梯度，但由于不能滿足兩更之間對一更之間的壓差梯度要求，因此在兩更之間設置送風口，在一更之間設置回風口。

只有這樣，才能滿足人們潔凈區域的壓差梯度和正壓氣流的要求，此外，在一些設計中，不同潔凈級別的區域共用回風隔墻，回風隔墻中不設回風管道，回風口直接安裝在隔墻上。人潔凈區的回風口往往比其高一級甚至高二級的潔凈生產區的回風口設置在同一回風隔墻上，由于壓差梯度的原因，人潔凈區的回風口無法回風，相反正壓風通過回風口進入人潔凈區。

例如，在東北某制藥廠的設計中，人的凈化區除了男性、女性的更換間和鞋的更換間是10萬級的潔凈區外，其馀的潔凈區的潔凈度都是萬級)有3個主要問題:一是鞋的更換間的回風口不能回風，正壓風從風口進入室內，鞋的空氣流入男性、女性的更換間，不能達到原設計所想的壓差梯度。

二是男性淋浴室設置排氣，女性淋浴室沒有設置排氣，壓力流向從女性淋浴室→女性無菌外衣室→男性無菌內衣室。

三是因?yàn)槟行詿o(wú)菌內衣室設置了回風口，緩沖間和男性無菌內衣室門設置了百葉窗，所以自身的設計壓力流向從女性淋浴室開始，無法調節各自的回風口，無法調節回風口，因此無法調節回風口。

對于上述問題，在設計中，與各回風口相連的回風墻應分別獨立，不應相互連接的各回風口應設置調節閥，除了不應采用固定百葉窗的潔凈區外，潔凈區的房間不應采用門打開百葉窗的方式，應采用單獨的回風方式回風的特殊情況以外，潔凈區的壓力方向應始終與人的潔凈路線方向相反，
