用固定風量閥控制潔凈室負壓原則上，通過在輸送管道和排氣管道上采用固定風量控制裝置的固定風量系統，可以在一定程度上自主動態地調節流量，消除系統靜壓變動對流量的影響，保證流量的固定和控制的穩定。

1、固定風量閥精度對潔凈室壓差的影響

1)固定風量閥工作原理固定風量閥是機械固定風量調節裝置，無需外部供電即可工作.

控制閥片由配管中的軸桿支撐，流動空氣產生的動力定位閥片，使流量在允許的壓差范圍內固定在設定值上.

控制閥片的空氣動力關閉，充氣氣囊同時起到振動減震的作用.

規定的彈簧片產生對抗關閉的力，彈簧片由凸輪調節，壓差變化時，自動調整控制閥片的角度，將流量控制在只有微小誤差的流量值上，通過調整固定風量閥刻度盤的指針來設定風量.

固定風量閥的設計特點:固定風量閥的正常工作壓差范圍從50Pa到1000Pa，設置時不受位置限制，但閥軸必須保證水平，即使入口條件和出口條件不利也能正常工作(1.5B的直線入口長度和0.5B的直線出口長度，b是閥的寬度)

2)為了風量閥固定風量測試情況，為了驗證固定風量閥能否固定風量，分別對某生物實驗室主實驗室的供氣和排氣固定風量閥進行了幾組測試.保持排氣的排氣量閥刻度為700m3/h時，分別記錄供氣量閥刻度為550、600、650、700、650、600m3/h時，主實驗間和室外壓差.排氣量閥的刻度為700m3/h，供氣量閥的風量增大時，潔凈室和室外的壓差越來越小，這種變化傾向是正確的.將送風量閥的刻度重新調整到600m3/h時，主實驗間和室外壓差不能恢復到以前的狀態，兩次有23Pa的差異.將送風量閥的刻度重新調整到650m3/h時，主實驗間和室外壓差也不能重復以前的狀態，兩次相差30Pa.由此可見，主實驗間送風的定風閥在某一瞬間不能使風量一定.

3)問題分析從固定風量閥的設計特征來看，外部指針指示流量刻度值的調節誤差4%，調節誤差的存在應該是風量無法確定的主要原因.從圖3可以看出，通過固定風量閥控制風量上下波動.該生物實驗室的設計供氣量、排氣量分別為670m3/h和700m3/h時，如果供氣量閥在系統運轉時的調節誤差為上偏差，排氣量閥為下偏差，則房間可能會產生正壓.在調整過程中確實發生過這種情況，但絕對不允許生物安全實驗室.從固定風量閥的工作原理來看，該閥是一種良好的固定風量調節裝置，但從設計特點來看，具有一定的局限性，不適用于所有壓差控制.在此，筆者提出了通風量的通風次數的概念，通風量的通風次數是泄漏或泄漏房間的通風量與房間體積的比例.潔凈室的送風量和排氣量之間保持一定的風量差(漏風量)，實驗室會產生一定的壓差.以前，房間的壓差與漏風量有很大關系，筆者以房間漏風量的換氣次數為判斷風量閥是否適用的指標.

潔凈室的體積為v，通風次數為n，通風量為lx，通風量為l，通風量為lp，通風量為lp=llx，l=nv，lp=nvlx.

眾所周知，固定風量閥的調節誤差是.根據最不利的情況，假設輸送、排氣的定風閥在系統運轉時的調節誤差分別為上下偏差.

那么，此時L=(1$)nv、Lp=(1-$)(nV.Lx)，如果保持房間負壓，排氣量應大于送風量，即Lp>L](1-$)#(nVLx)>(1$)nv]Lx/V>2n$/(1-$)，即漏風量通風次數m>2n$/(1-$).

根據述理論分析可以看出，只有當房間的通風量超過2n$/(1-$)時，通風量閥才適用于潔凈室的負壓控制.

2、變風量閥控制潔凈室負壓生產藥品的潔凈現場必須滿足一定的潔凈度要求.

藥廠生產環境控制的主要目的是防止污染和交叉污染等危害產品質量在幾個重要的生產技術操作期間，在減少房間內污染的同時，保證相對鄰房間的壓差，保證潔凈度是保證藥品質量的重要因素.有污染物的工廠保持低壓，阻止污染物擴散，阻止污染物進入生產現場，即保持房間負壓.設置技術排氣的潔凈現場，由于生產技術的需要，房間的排氣量根據產品的特征而變化，保證這些房間對潔凈現場整體的壓差平衡尤為重要.在這種風量變化的情況下，使用變風量閥控制房間的負壓效果很好.

2.1變風閥的工作原理變風量末端裝置主要有節流式、旁通式、誘導式等，現在最常用的是節流式.典型的節流式調節風閥內部有彈簧錐體部件，即風量調節機構.

它有兩個獨立的動作部分:一個是根據室內壓差的變化從房間的靜壓信號動作的部分，由執行機構控制錐體中心的閥桿，使錐體在文氏管內移動，即調節錐體和管道之間的開口面積來調節風量，另一個是固定風量機構，即調節其他風口固定風量機構通過錐體部件內彈簧的補償作用實現，在上游靜壓的作用下彈簧伸縮，錐體部件沿閥桿位移，平衡管內壓力的變化，維持要求的風量.節流式變風閥有百葉窗型，百葉窗型的調節原理與百葉窗的調節原理相同，一般制作單葉窗，通過調節閥的開度調節風量，其控制原理相同.

2.2工程實例工程是某制藥廠制劑廠壓差平衡改造設計.對于這種復雜的壓差控制系統，筆者采用變風閥控制房間壓差，保證生產中整體風量平衡、壓差穩定、氣流流向滿足技術流線要求.新設置的排氣口風量隨原來的排氣口風量的變化而變化.原排氣口排氣量減少時，新設排氣口閥門變大，新設排氣管道排氣量增加的原排氣口排氣量增加時，新設排氣口閥門變小，新設排氣管道排氣量減少.

本文介紹了幾種風量控制裝置的工作原理，討論了利用終端裝置控制潔凈室負壓的方法.本文提出了選擇固定風量閥控制房間壓差的房間漏風量的參考值，供許多技術人員參考和討論.控制潔凈室負壓是一個比較復雜的問題，為了保持正確穩定的壓差有很多制約因素，不僅需要正確的理論計算，還需要在調整和運行中不斷調整和完善.在設計壓差控制系統時，必須根據情況選擇合適的控制方法。

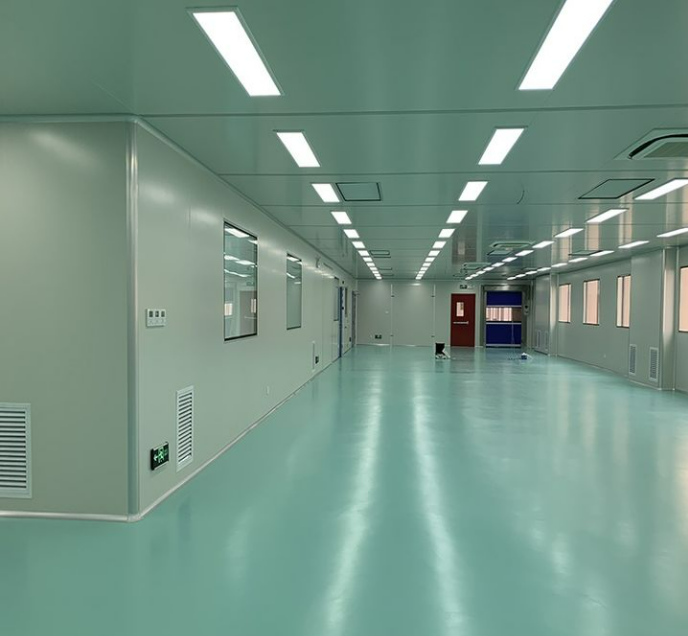

負壓潔凈室	百級電子無塵車間

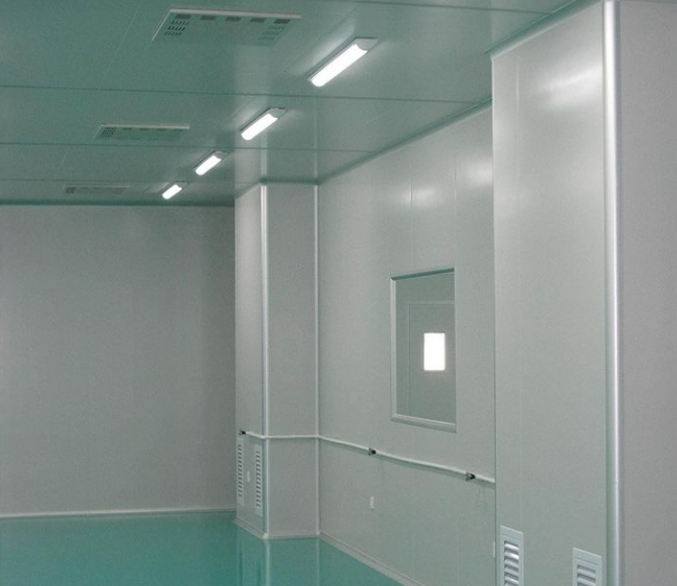

光電子無塵廠房立柱	光電子無塵廠房生產情況
